[LTE H-Monitor] version 1.60

oga83oga83 Membre Messages: 1075
modifié mai 2020 dans Logiciels
Cette discussion a été créée à partir de réponses séparées de : [Huawei Monitor] version 1.60.
Message edité par ludovick on

Réponses

  • oga83oga83 Membre Messages: 1075
    La nouvelle version 1.60 de Huawei Monitor est prête !

    Les principales nouveautés sont les suivantes :
    - Ajout des Vu-mètres paramétrables
    - Ajout des informations Network, BandUL et BandDL dans la base de données
    - Toutes les variables de la base de données sont utilisables dans les scripts
    - Ajout de la liste des variables dans la configuration des scripts
    - Ajout du format numérique des légendes dans la configuration des profils
    - Ajout de bulles d'information dans la configuration de profils pour aider à mieux comprendre les fonctions
    - Ajout d'un menu "Restaurer tous les profils prédéfinis"
    - Indicateur 2G/3G/4G/4G+ sur l'écran principal (onglet Synthèse)
    - et plein d'autres choses !

    Pour cette version, il y a compatibilité de la base de données (ascendante uniquement, une ancienne version ne peut pas lire les données de cette version).
    Idem pour la configuration, mais il faudra utiliser la fonction "Réinitialiser les profils par défaut" pour supprimer les erreurs liées au changements de syntaxe dans les scripts personnalisés.


    J'ai fait un résumé des possibilités graphiques de cette version :

    Huawei Monitor permet de configurer ses graphiques comme on le veut.
    Les profils prédéfinis sont déjà assez complet et il n'est pas obligatoire de configurer quoi que ce soit au niveau graphique. C'est simplement une possibilité qui est disponible !

    Plusieurs profils sont prédéfinis et on sélectionne celui qu'on souhaite avec une liste déroulante :

    On peut également choisir la période de représentation des données :

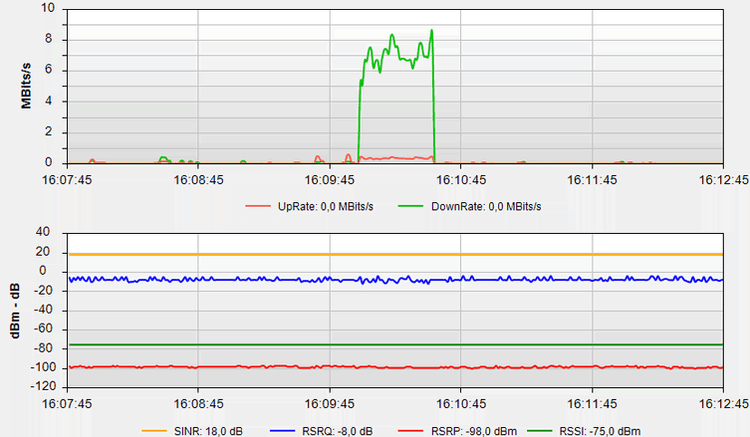

    Exemple d'un profil très simple qui utilise une fenêtre pour les données et une autre pour les indicateurs du signal.

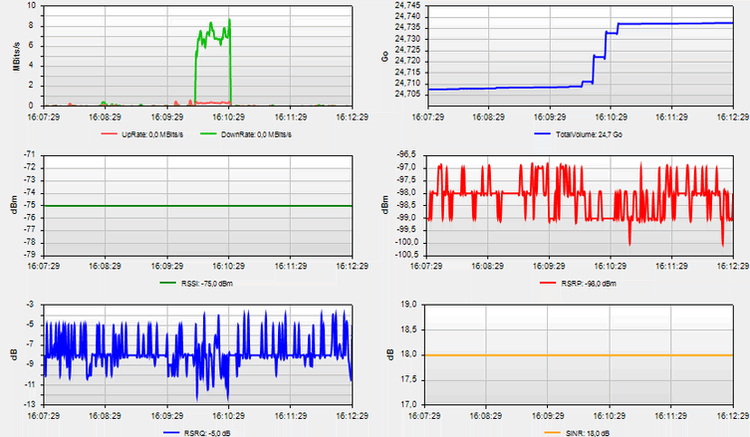

    On peut définir jusqu'à 9 fenêtres différentes et choisir quelle information on y représente.
    Par exemple, ici, on a 6 fenêtres :

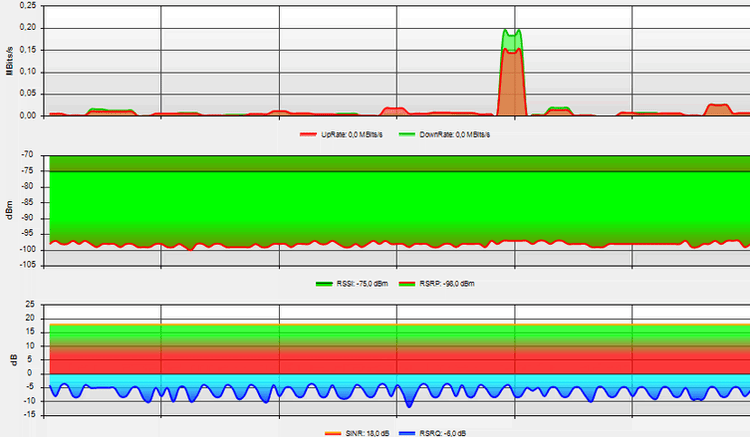

    La couleur de remplissage des courbes peut être choisie. On peut même définir des gradients de couleur et choisir les seuils de changement de couleur :


    Mais les possibilités de paramétrage ne s'arrêtent pas là. Il est possible de définir soi-même ses formules pour l'affichage des données !

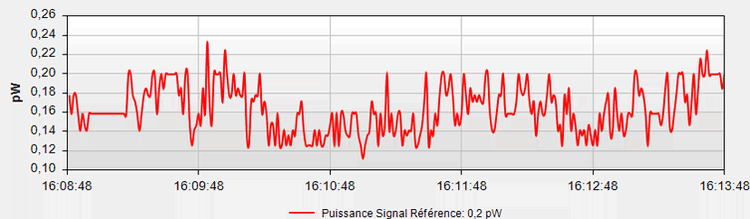

    Le profil "Puissance reçue" est un exemple où le RSSI et le RSRP ne sont pas affichés en dBm, mais en pico watts.
    Pour cela, la valeur à affichée pour le RSSI a été définie (dans le paramétrage des 'scripts') avec la forme suivante :
    &nbsp;&nbsp;&nbsp; return 1e9 * Math.Pow(10, y.Rssi/10)<br><div></div>
    On a simplement appliqué la formule de conversion en milliwatts, puis multiplié par 1e9 pour l'avoir en pico watts.
    Et voilà ce que cela donne :

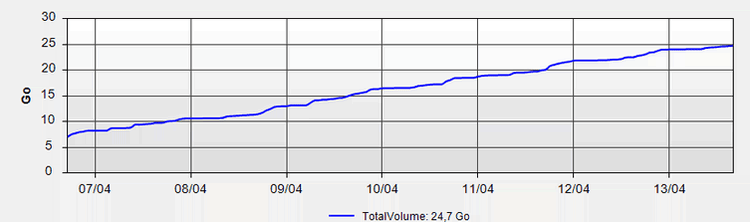

    On peut également représenter le volume des données échangées sur différentes périodes. Ici, c'est sur 1 semaine :

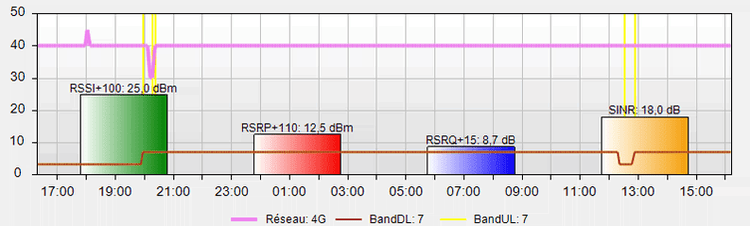

    Cette nouvelle version introduit les vu-mètres. Pour chaque indicateur, on peut décider de le visualiser sous forme de vu-mètre et choisir dans quelle fenêtre on l'affiche. On peut bien-sûr afficher le même indicateur sous forme de courbe, en même temps, dans la même fenêtre ou dans une autre :


    On peut également voir sur l'image ci-dessus qu'on peut afficher l'historique des changements de bande et du type de réseau (2g, 3g, 4g, 4g+). C'est pratique pour voir ce qui s'est passé à postériori.

    On peut faire la même chose avec les changements d'adresse IP WAN (lignes verticales jaunes), les changements de BTS (lignes verticales rouges) et les périodes sans données (logiciel arrêté, routeur surchargé qui n'envoie plus les données - lignes horizontales grises). Bien-sûr, ces couleurs sont paramétrables.

    Chaque courbe bénéficie de bulles d'information. En approchant la souris, on obtient les informations pour le point concerné :


    Pour le paramétrage des courbes, un certains nombre de paramètres est accessible pour chaque indicateur.
    Il y a le nom, l'unité, le format, l'état visible ou non, la couleur, l'épaisseur, le remplissage (plein ou gradient avec les seuils), ...


    Un paramétrage plus fin peut être réalisé avec les 'scripts'. Ils permettent d'avoir accès à toutes les informations de la base de données et d'ajouter des indicateurs, comme par exemple la puissance reçue ou tout ce que vous pouvez imaginer.
    On peut également définir un script pour afficher la légende. C'est utile si on veut afficher des informations "texte" à partir d'informations numériques (comme le type de réseau en clair : 2G, 3G, ..., 4G+)

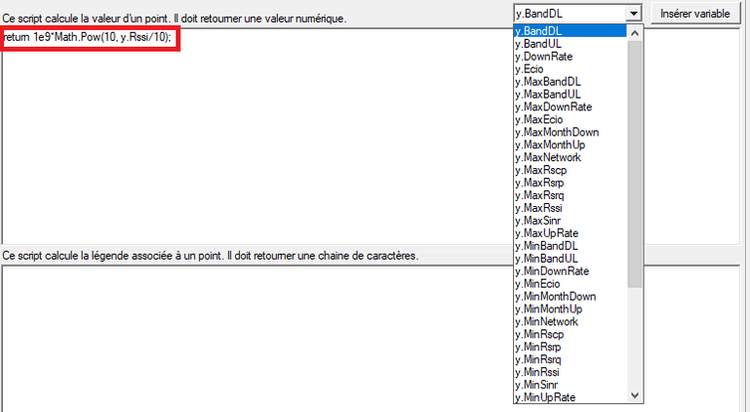

    Dans cet exemple, on transforme les dBm en pW. On peut également voir que la liste des variables accessibles est importante :


    Et dans celui-ci, on affiche le type de réseau sous forme de texte :


    Chaque ensemble de courbes est regroupé dans un "profil". ça permet de passer facilement d'une configuration à l'autre.

    Pour chacun de ces profils (existants ou qu'on crée soi-même), on peut définir l'organisation (fenêtres en colonnes, lignes, carré, ...), l'interpolation et le lissage des courbes, et les couleurs de la fenêtre et de la grille :


    Amusez-vous bien et dites moi ce que vous en pensez !
