Bonjour, Dans le prolongement de mon retour d'expérience sur le routeur B715 ( https://routeur4g.fr/flarum/d/1230-1230 ), j'ai rendu ma Freebox mais une fonction bien sympa qu'elle avait commençait à me manquer : l'historique des courbes de débit. J'ai donc écrit un logiciel qui permet d'enregistrer (et visualiser) les courbes de débit et du signal sur différentes périodes (jusqu'à 1 an) "à la Free". Chez moi, il tourne en permanence sur un Raspberry Pi (enregistrement des données) et je l'utilise aussi sous Windows pour visualiser les courbes. Je ne l'ai testé que sur mon B715s-23c. J'en ai profité pour ajouter quelques fonctions comme le redémarrage automatique et régulier du routeur, l'envoi d'un SMS quand un seuil de data est dépassé, la configuration des bandes, ...Voici un petit résumé de ce qu'il fait : Affichage des graphiques sur 5 minutes, 1 heure, 1 jour, 1 semaine, 1 mois ou 1 année Graphiques sur les débits, volumes de données et signaux Sélection des courbes à afficher pour obtenir une meilleure résolution Historique des BTS sur lesquelles le routeur se connecte Affichage des bandes disponibles et sélection des bandes UL et DL. Reboot automatique du routeur à une heure donnée Envoi automatique d'un SMS quand le quota de données dépasse un seuil Kill switch pour arrêter les connexions data Accès direct à la page de configuration du routeur Accès direct aux cartes Anfr, CartoRadio, Cell2gps, Google Maps avec localisation de la BTS Accès direct au test de débit nPerf- Fonctionne sur Windows et Linux (avec Mono). On peut par exemple le faire tourner en permanence sur un Raspberry Pi .- Mode ligne de commande pour faire les enregistrements en mode console sans interface graphique (argument -cli) Peut être lancé automatiquement au démarrage (crontab, systemd, ...) - L'exécutable est 'portable' : pas besoin d'installation, il suffit de placer les fichiers dans le répertoire de son choix RGPD : Aucune donnée de télémétrie collectée Pour ceux que ça intéresse, Téléchargement : http://download.ltehmonitor.com/ Documentation : http://www.ltehmonitor.com/ Il suffit de dézipper l'archive dans le répertoire de votre choix, de lancer l'exécutable et d'indiquer l'adresse IP du routeur et les infos de connexion. Quelques copies d'écran :

La version 1.03 est en ligne : http://www.ltehmonitor.com/ Ajout Ajout des bandes pour le 525 (si ça marche), de la config des antennes, du temps de session, ...

Impec chez moi sur un 525On peut choisir les freq UP et DL (et en selectionner 2 en DL)la selection d'antennes est bien plus pratique que l'interface Huawei !je peux tres bien voir la difference INT / EXT.Quand le RSSI passe a zero (bug huawei) il n'est plus affiché (parfait vs faire le yoyo)

+1 je confirme que pour les frequences c'est ok, ainsi que le temps de sessionpar contre maintenant il refuse de repasser en automatique ?

pourquoi tu mets la B8 et B1 ?ne mets QUE les freq de ton relai en 4G2 freq si 525 ou autre cat.63 freq si 725et si freq presentes reellement

j'ai rien mis, c'est ce qu'il choisit en mode automatique (avec lte inspector)sinon ici j'ai de la 4g sur la b1mais j'ai plus de stabilité en faisant b7+3

Il y a encore un pb avec l'affichage des bandes sur le 525 : seules les bandes disponibles devraient être affichées. Je vais vérifier.

ah ok, mais je vois le mode manuel et toutes les freq sur ton screenprefere tj B3 B7 !et tu fais partie de ceux qui ont de la 4G sur le 2100 (mais c'est limité je pense, car partagé avec la 3G)mais restons sur le sujet du soft

-----HS----quand je démarre le soft après avoir choisit auto (sur lteinspector)j'ai ce paramétrage par défautoui effectivement généralement je suis en B3+7 avec le up sur 3c'est le meilleur débit même si le snir est le plus mauvais sur la 3 ---- fin du HS ----@oga83 je ne pense pas qu'il y ai un probleme d'affichage les bandes sont bien présente sur mon emeteuredit :si je clic sur automatique + appliquer il choisit bien les fréquences DL (1+3+7+8+20+32+38) ???ce qui m'a induit en erreur c'est que le sélecteur bande reste sur manuelsi je choisit manuel 3+7 + appliquer il reste aussi dessus apres redemarrage de l'applije vais tenter un reboot pour voir

Ok c'est bon tu as les bandes ''default'' 4G et 3Gmais oui, on ne peut pas repasser en automatique avec un 525, tout reste comme avant en mode manuel (mais ton screen montre le contraire car tu avais forcé depuis LTEi)

Il y avait un bug qui faisait que toutes les bandes étaient affichées (y compris celles qui ne sont pas disponibles en France). C'est réglé sur la v1.04 que je viens de mettre en ligne. Il devrait afficher 7 bandes.J'ai aussi corrigé un bug signal par @Mavrik au sujet du SMS envoyé lors d'un changement de Cell Id.

Ce site est optimisé pour être consulté depuis un navigateur moderne dans lequel JavaScript est activé.

[LTE H-Monitor] Logiciel de supervision de routeur 4G/5G

vautlme

salut
vous confirmez que le logiciel impose les fréquences cochées même avec un firmware qui ne permet pas de les choisir ?

ludovick

vautlme a dit : vous confirmez que le logiciel impose les fréquences cochées même avec un firmware qui ne permet pas de les choisir ?

oui

yyvon66

oui, tu peux le paramétrer soit forcer quand c'est nécessaire (cad quand il change différemment de ton choix) soit à certaines heures, c'est ce que j'ai choisi, mon choix 08:30.12:30.16:30.19:00

il te faut soit la version embarquée, soit laisser tourner ton pc avec huawei monitor en tache de fonds

oga83

Dans la prochaine version, la modulation utilisée sera enregistrée par la version embarquée de Huawei Monitor.

Et on pourra visualiser les données sous forme graphique.

Pour le moment, seule la version embarquée a accès à cette donnée car elle n'est pas fournie par les api.

Daniel

En gros si CQI va de 0 au 18 ça doit etre ça non ?

On pourra facilement trouver la modulation

oga83

@DanielPas sûr que ça aille jusqu'à 18 exactement.

Sur mon graphique, c'est juste l'échelle qui est à 18 car la valeur affichée est 15. Huawei Monitor n'a aucune idée du min et du max de cette valeur. C'est juste un hasard par rapport au tableau.

En théorie, comme elle est codée sur 1 octet, elle peut aller de 0 à 255.

oga83

J'ai ajouté une API pour obtenir le CQI du routeur :

Elle sera disponible sur les routeurs qui font tourner Huawei Monitor embarqué.

oga83

ça y est, j'ai mis en ligne la version 2.30. Nouveautés : - Ajout d'un bouton "IP Infos" dans l'onglet API - Ajout de l'api http://192.168.1.1:81/hme.xml pour le Cqi dans version embarquée - Correction du Lac pour le E5186 - Vérification des droits du répertoire d'installation au démarrage (plusieurs d'entre-vous ont rencontré un problème lors de l'installation dans un répertoire sans permission d'écriture). La base de données ayant été mise à jour, une fois cette version installée, il n'est plus possible de revenir à une version antérieure.

oga83

@Ach65 Le bouton "IP Infos" permet d'afficher l'ASN à la demande.

Je n'ai pas pu le faire automatiquement de manière cyclique car https://ipinfo.io/org blackliste les IP qui le font trop souvent. Donc, impossible à ajouter à l'analyse du Ping toutes les 10 secondes...

J'ai essayé de requêter la base du Ripe, mais cela n'est pas bon en terme de performance (TickDuration).

duce17

@oga83
pour IP infos, ce serait pas mieux de faire un truc dans ce genre sur l écran synthèse ? plutôt que dans api
en tout cas, merci pour le travail accompli

Ach65

oga83 a dit :
@[supprimé] Le bouton "IP Infos" permet d'afficher l'ASN à la demande. Je n'ai pas pu le faire automatiquement de manière cyclique car https://ipinfo.io/org blackliste les IP qui le font trop souvent. Donc, impossible à ajouter à l'analyse du Ping toutes les 10 secondes... J'ai essayé de requêter la base du Ripe, mais cela n'est pas bon en terme de performance (TickDuration).

Merci ! Effectivement, sous Jeedom, a 1minute ça passait pas, je le fais toutes les 5mn. Tu n'as pas trouvé une api qui donne l'état du VPN ?

Ach65

@oga83

L'idée de @duce17 de mettre les ip infos sur la page de synthèse, me plait bien aussi !!

oga83

duce17 a dit :
pour IP infos, ce serait pas mieux de faire un truc dans ce genre sur l écran synthèse ?

Ach65 a dit :
L'idée de @duce17 de mettre les ip infos sur la page de synthèse, me plait bien aussi !!
C'est vrai que ça serait mieux, mais on ne peut pas tout mettre sur l'écran principal.

Je me suis fixé une contrainte au sujet de la résolution d'écran : Huawei Monitor doit pouvoir tourner sur configuration modeste en 1024x768 (style Raspberry en VNC), ce qui exclut d'élargir la fenêtre. Si c'est juste pour l'ASN, il pourrait être ajouté à ce qui existe mais le problème principal reste le rafraichissement. Pour le moment, je n'ai pas trouvé le moyen de le faire en même temps que la détermination de l'adresse IP sans être blacklisté.

oga83

Ach65 a dit : Tu n'as pas trouvé une api qui donne l'état du VPN ?

Non et je pense que le problème n'est pas si simple. Netflix et les autres font tout pour détecter les VPN mais il n'y arrivent pas à 100%. Ils se basent certainement sur une blackliste des tranches d'IP du Ripe mais une telle liste n'est pas publique.

Ach65

oga83 a dit :

Ach65 a dit : Tu n'as pas trouvé une api qui donne l'état du VPN ?

Je ne pensais pas a ça, mais a récupérer en interne du routeur l'info qu'il affiche sur l'onglet "VPN": état de la connexion : "Connecté" ou "Non-connecté"

oga83

Ach65 a dit :
Je ne pensais pas a ça, mais a récupérer en interne du routeur l'info qu'il affiche sur l'onglet "VPN": état de la connexion : "Connecté" ou "Non-connecté"

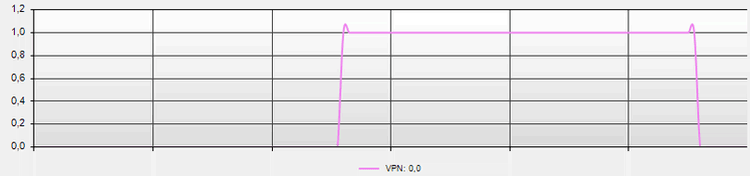

ça, c'est plus facile, même si cela ne répond as à tous les besoins (par exemple, pour un VPN initié par un firewall ou par un PC). Je rajouterai ça dans la prochaine version : La mention VPN sera affichée à côté de l'adresse IP publique quand le VPN du routeur est connecté. Il sera également possible de tracer l'historique de connection du VPN avec la variable y.VpnStatus : Sur ce graphique, le VPN est actif quand la valeur est à 1.

duce17

Je vais peut-être dire une connerie,
mais si tu as l'info vpn on ou off,
tu pourrais peux être la rajouter dans la notifications par mail lors du changement d'ip

voir une fonction de redémarrage du routeur si vpn = 0 (qui généralement reactive le vpn)
edit : reboot du routeur mauvaise idée : si on veut éteindre manuellement le vpn, ça va rebooter le routeur

Ach65

@oga83
Très bien ça !
Merci

oga83

Je pense avoir trouvé un moyen de savoir si on est sur un VPN ou non (initié par le routeur mais aussi un firewall ou PC).

Un Ping sur l'adresse WAN doit marcher sans VPN

et ne doit pas marcher quand le VPN est actif.

Attention, je parle de l'adresse WAN (10.x.x.x), pas de l'adresse IP publique.

Vous pouvez vérifier sur vos installations ?

duce17

si il s'agit bien de l'adresse si dessus, sur B525 avec ou sans VPN pas de réponse au ping
