[TUTO] Modification d'un firmware FW

oga83

Le but de ce tutoriel est de montrer le principe pour extraire les fichiers d'un firmware, les modifier ou en ajouter.

Cela permet d'ajouter des fonctionnalités à son routeur 4G :)

Attention : Il est réservé à des utilisateurs qui maîtrisent parfaitement les techniques employées.
Ne vous lancez pas dans ce genre de manipulations si ce n'est pas le cas.

1- Objectifs

Nous allons partir du firmware original d'un routeur B715s-23c pour le modifier de la manière suivante :
- allongement de la durée de session de l'interface Web (5 minutes, c'est vraiment trop court !)
- modification du logo de l'interface Web
- ajout d'un serveur telnet
Ces modifications sont assez simples, mais elles donnent les bases pour allez plus loin ;)

Le firmware de départ est le B715-23c_UPDATE_11.197.01.00.965.bin (d'origine) mais le principe serait le même pour un autre modèle et/ou une autre version.

2- Outils utilisés

- balong_usbdload, pour installer un loader dans le routeur qui va permettre de flasher un firmware par USB;

- balongflash, pour extraire les sections du firmware (cela peut également être fait avec qhuaweiflash, mais je trouve cela moins pratique); Egalement utilisé pour flasher le firmware final;

- qhuaweiflash, pour remplacer les sections du firmware et générer le fichier .BIN final.

En théorie, qhuaweiflash permet d'ajouter, modifier et supprimer des fichiers dans le firmware, mais je n'ai pas réussi à faire fonctionner correctement la fonction d'ajout (les fichiers sont uniquement ajoutés dans la racine). D'autre part, il est plus facile d'avoir l'arborescence complète sur son disque : on peut facilement faire des recherches, décompresser des fichiers, ...

Ces outils ont été développés par Forth32 (merci à lui !) et je les ai traduits à partir du Russe. La version originale en Russe se trouve ici. La version traduite ici.
Note importante : qhuaweiflash ne fonctionne que sur Linux.

Pour compiler balong_usbdload :

git clone https://github.com/Oga83/balong-usbdload
cd <code>balong-usbdload
make</code>

Pour compiler balongflash :

git clone https://github.com/Oga83/balongflash
cd <code>balongflash
make</code>

Pour compiler qhuaweiflash

https://github.com/Oga83/qhuaweiflash
cd <code>qhuaweiflash
qmake
make</code>

3- Extraction des sections

Une fois que nous avons le firmware original et les outils, on met le tout dans le répertoire de son choix (/tmp/huawei pour la suite de ce tuto) :

Pour extraire les sections du firmware, on utilise la commande suivante :

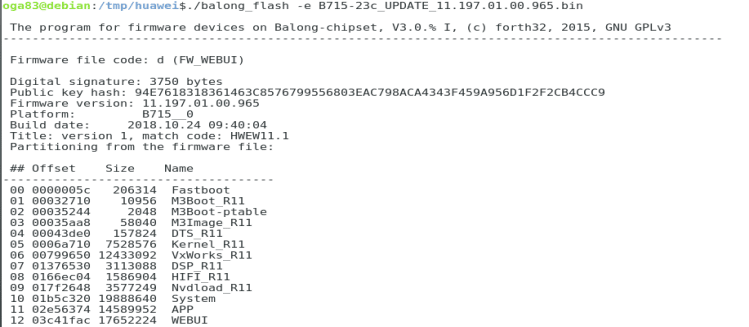

balong_flash -e B715-23c_UPDATE_11.197.01.00.965.bin

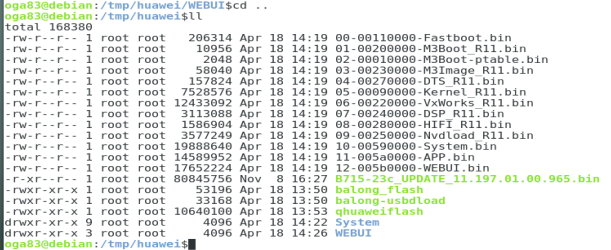

Et on obtient un fichier par section :

Les 2 sections qui nous intéressent sont System et WEBUI. Il s'agit d'archives 'cpio'.
On peut extraire le système de fichiers qu'elles contiennent dans un répertoire avec la commande 'cpio' :

mkdir System
cd System
cpio -ivm -F ../10-00590000-System.bin

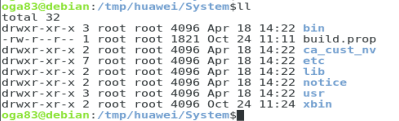

et on obtient le contenu de cette section :

On procède de la même manière avec la section WEBUI :

cd ..
mkdir WEBUI
cd WEBUI

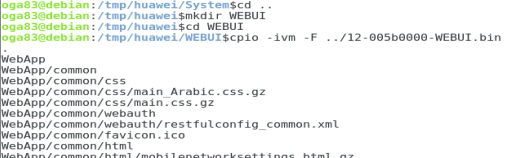

cpio -ivm -F ../12-005b0000-WEBUI.bin

4- Modifications4a- Modification de la durée de session

Le timeout de session est défini dans le fichier WEBUI/WebApp/common/config/webserver/timeout.xml
Il suffit modifier la valeur. Je la passe à 1440 minutes (1 jour), en remplacement des 5 minutes d'origine :

nano WEBUI/WebApp/common/config/webserver/timeout.xml

4b- Modification du logo

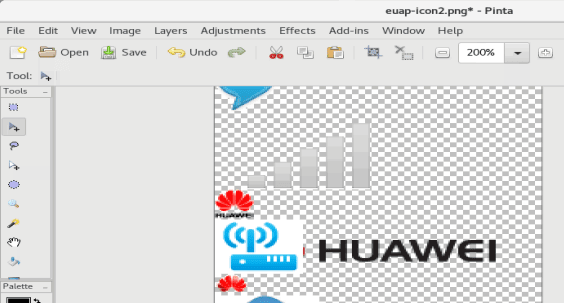

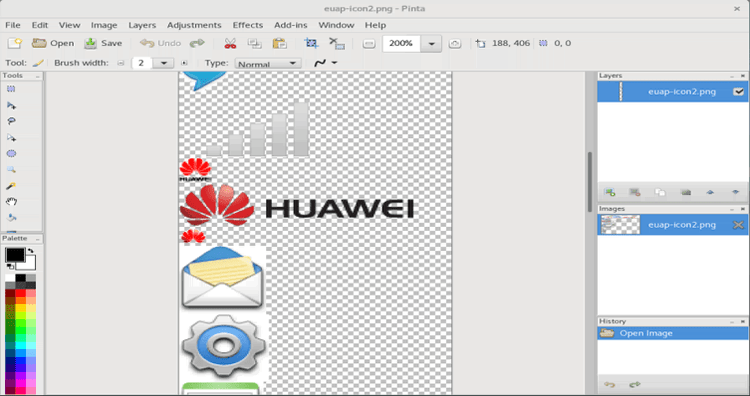

Il suffit de modifier le fichier WEBUI/WebApp/common/res/euap-icon2.png

pinta WEBUI/WebApp/common/res/euap-icon2.png

4c- Ajout du serveur telnet

Le routeur est basé sur une distribution Linux qui utilise une vieille version de Busybox qui, de plus, est limitée (pas de serveur telnet).
Busybox est un programme qui regroupe tout un ensemble d'utilitaires linux. On l'appelle le couteau Suisse du Linux embarqué.
Nous allons ajouter au routeur une version plus récente de Busybox.
Les binaires, compilés (avec librairies statiques), peuvent être téléchargés ici.
Pour le B715, la version ARMv7-1.21 fera l'affaire. On va la télécharger dans System/bin :

cd System/bin

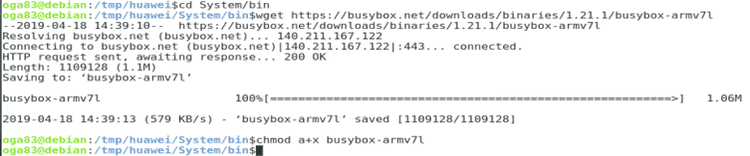

wget <code>https://busybox.net/downloads/binaries/1.21.1/busybox-armv7l
</code>

Pour que le serveur telnet fonctionne, il faut créer au moins 1 utilisateur.
On va donc créer le fichier System/etc/passwd (qui n'existe pas dans le firmware d'origine) avec la ligne suivante :

root::0:0:root:/tmp:/bin/sh

Soit vous le faites avec votre éditeur préféré, soit avec la commande suivante :

printf "root::0:0:root:/tmp:/bin/sh\n" > System/etc/passwd

Et pour terminer, il faut lancer le serveur telnet au démarrage (en utilisant le Busybox qu'on vient de télécharger).
Pour cela, on va ajouter une ligne à la fin du fichier System/etc/autorun.sh :

busybox-armv7l telnetd -l /bin/sh

Encore une fois, soit vous le faites avec votre éditeur préféré, soit avec la commande suivante :

printf "\nbusybox-armv7l telnetd -l /bin/sh\n" >>System/etc/autorun.sh

(notez bien qu'on utilise ">>" pour ajouter la ligne à la fin du fichier)

Voilà, nos modifications sont terminées !

Il faut maintenant les injecter dans le firmware.

5- Génération du firmware modifié

On procède à l'envers de l'extraction de fichiers.
Générer les archives cpio :

cd System
find . -print | cpio -ov -H newc -F ../10-00590000-System-mod.bin
cd ../WEBUI
find . -print | cpio -ov -H newc -F ../12-005b0000-WEBUI-mod.bin

Pour réinjecter ces sections modifiées dans le firmware, on lance qhuaweiflash, et on ouvre le firmware d'origine :

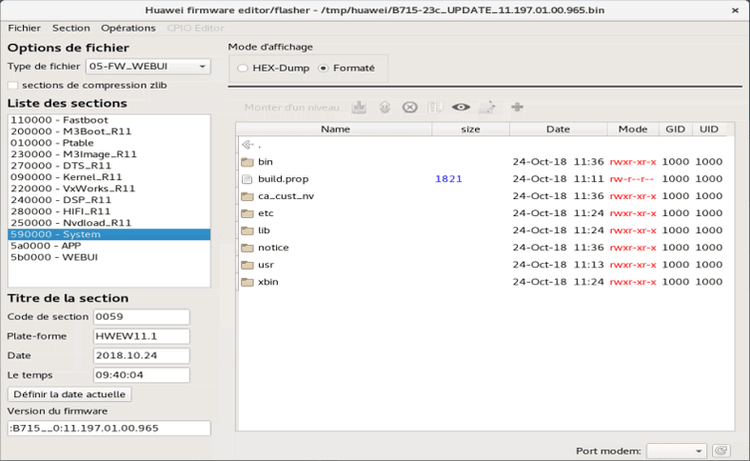

Et pour chacune des 2 sections System et WEBUI, on utilise le menu "Section/Remplacer", en sélectionnant les fichiers crées juste avant (10-00590000-System-mod.bin et 12-005b0000-WEBUI-mod.bin) :

Une fois que c'est fait, il suffit d'enregistrer (menu "Fichier/Enregistrer sous"), et vous obtenez un .BIN qui contient vos modifications

Il ne reste plus qu'à le flasher !

Pour cela, on utilise balong_usbdload et balong_flash, mais c'est pour un autre tuto !

Une fois que c'est fait, on peut accéder au routeur avec telnet :)

telnet 192.168.0.1

Nicolas

Excellent tuto, merci @oga83 !
C'est indiqué au début, mais a répéter : ne pas s'y aventurer si vous ne maîtrisez pas les concepts et les environnements linux.

yyvon66

bravo, je suis admiratif,
ce qu'il me plairait de modifier, ce serait par rapport au firmware d'origine, de retrouver l'agrégation (B1, B3, B7) par exemple, ce que je n'ai plus maintenant,
et en information système, je n'ai plus la bande utilisée,
mais ce n'est peut être pas évident,
mais bravo

anglophone

super excellent tutorial @oga83 bravo

oga83

Pour ceux qui veulent utiliser tcpdump directement sur le routeur, cette version binaire armv7 fonctionne très bien.

Exemple avec telnet sur le routeur :

Nicolas

@oga83 : tu crois que c'est réalisable de faire tourner Huawei Monitor directement dans le firmware du routeur avec écriture sur une clef usb connecté dessus ?
Ça permettrai de n'avoir que le routeur et de recuperer les stats via son pc pour analyse si necessaire :)

Un firmware B715s signé Oga83 😎😉

oga83

@Nicolas

Hehe, tu y as pensé aussi ? :)

Nicolas

Techniquement ça doit passer, a voir si la charge va pas pénaliser le routeur :)

oga83

La charge serait beaucoup plus faible sur le routeur car il n'y aurait pas besoin de faire les requêtes http

Nicolas

😎 y'a plus qu'a ! mais ça demande a réécrire les requêtes du coup 🤔

Mavrik

Je propose d'ajouter une fonction / bouton pour pouvoir sauver et rappeller une configuration du modem.

oga83

Avoir TcpDump sur le routeur est assez pratique : ça permet de visualiser le trafic wan généré par le routeur (qui ne provient pas du lan), et qui est inaccessible côté lan :)

C'est par exemple le cas quand le routeur vérifie si une mise à jour existe.

Par exemple, on peut lancer la commande suivante pour sauvegarder le trafic wan sur une clef USB :

./tcpdump -w /mnt/sdcard/usb1_1/update.cap -i eth_x

Pour visualiser le trafic qui correspond à une demande de mise à jour, il suffit d'utiliser la fonction "Mise à jour" dans l'interface Web du routeur. Et hop, c'est enregistré !

Le plus pratique est ensuite de lire le fichier de capture avec WireShark (sur un partage samba de la clef usb sur le routeur) :

On peut voir que les mises à jour sont demandées avec un post de données Json :

{
    "rules":
    {
        "IMEI":            "RSA:xxxx=",
        "IMSI":            "RSA:xxxx=",
        "DeviceName":    "B715s-23c",
        "FirmWare":        "11.197.01.00.965",
        "HardWare":        "xxxx",
        "DashBoard":     "21.100.45.00.03",
        "Cver":            "965"
    }
}

L'IMEI et l'IMSI sont chiffrés mais ce n'est pas grave si on souhaite les informations de son propre routeur.

Pour récupérer son firmware actuel, il suffit de remplacer les informations de version par celles d'un firmware plus ancien et de simuler la demande avec curl :)

Si ce genre de post vous plait, n'oubliez pas de le promotionner pour que j'en fasse d'autres ! :)

oga83

C'est marrant comme l'analyse du firmware peut être intéressante...

L'analyse de certains exécutables révèle de nouvelles api :)

La 1ère sur laquelle je suis tombé (pas la plus intéressante car on a l'info ailleurs) n'est pas du tout référencée par l'interface Web du B715 : /api/net/cell-info

Mais il y en a d'autres qui semblent plus prometteuses !

Mavrik

comme le TR069 pas dans l'interface web mais dans le FW qlq part.

celle ci c'est le CID en HEX

oga83

avec le LAC/TAC, qu'on a ailleurs également.

LE TR069 est dans l'interface du firmware en .182

Nicolas

j'attends le firmware made in Oga83 "Huawei B715s Firmware MOGA83" 😎
Incluant Huawei Monitor, Jeedom pour la domotique et Nagios pour surveiller son lan.

Bon, juste HM serait déjà énorme 😁

oga83

Maintenant qu'on a accès au routeur avec telnet et qu'on peut partager des fichiers avec Samba, il est temps de passer aux choses sérieuses :)

Nous allons compiler notre premier programme qui va fonctionner sur le routeur.

1- Premier programme

On va commencer par quelque chose de très simple :

#include <stdio.h>
void main(void)
{
    printf("Hello world !\r\n");
}

Je compile ça sur un Raspberry B+ que j'ai sous la main (et qui utilise aussi un Armv7), en prenant la précaution de linker en static pour qu'il n'y ait aucune dépendances sur les librairies :

cc test.c -o test -static

On récupère l'exécutable sur le routeur et on le lance :

ça marche !

Super simple, non ?

Bon, ok, vous allez me dire que ça ne sert à rien...

2- Utilisation des librairies dynamiques du routeur

Pour passer à l'étape suivante, nous allons utiliser les librairies installées sur le routeur. C'est elles qui sont intéressantes puisqu'elles vont nous permettre d'accéder à ses entrailles ...

Pour cela, il faut utiliser un compilateur avec la même version EABI (qui soit capable de linker les librairies dynamiques du routeur).

Nous allons donc installer la toolchain Android. En fait, elle est déjà sur mon PC (installée avec Visual Studio).

Nous avons également besoin de connaitre la version du sdk Android utilisé pour générer les librairies du routeur. Pour cela, on lance la commande suivante sur le routeur :

grep sdk /system/build.prop

C'est la version 19. Cela va nous permettre d'utiliser les bons fichiers de démarrage crtbegin/crtend. Ils doivent correspondre à la libc dynamique utilisée.

Pour utiliser les librairies du routeur (/app/lib et /system/lib), nous allons les recopier sur le PC, dans le répertoire ./lib_router

Cela nous permet de préparer notre commande pour compiler le même programme :

gcc -o test test.c %Lib%/crtbegin_static.o %Lib%/crtend_android.o -I %Inc% -nostdlib -Wl,--dynamic-linker=/system/bin/linker -Wl,-Bdynamic -L./lib_router -lc

avec %Lib% et %Inc% qui pointent vers les répertoires de la toolchain Android 19.

Je ne vais pas rentrer dans les détails de cette commande mais, en résumé, elle permet de n'utiliser que les librairies indiquées (celles du routeur, libc dans cet exemple), et d'utiliser le bon loader sur le routeur.

On compile, et le programme donne le même résultat !

Alors, quelle différence me direz-vous ? A part utiliser une commande beaucoup plus compliquée...

Et bien cette fois-ci, on utilise uniquement les librairies présentes sur le routeur :

Notre première compilation (statique - tout était embarqué dans le programme) générait un programme de 582ko alors que le deuxième programme ne fait que 6ko !

Le second intérêt, c'est que maintenant, on peut utiliser les librairies spécifiques au routeur pour accéder à différentes fonctions...

3- Affichage CellId, RSSI, ...

On complète donc notre programme pour afficher les informations relatices aux CellId, RSSI, RSRP, RSRQ et SINR :

#include <stdio.h>
#include <string.h>

void main(void)
{
<code> unsigned char Buffer[64];
printf("Hello world !\r\n");

// Affichage CellId
AT_Locinfo(Buffer);
printf("CellId=%d\r\n", *(int )(Buffer + 16));
// Affichage Rssi
printf("Rssi=%s dBm\r\n", Buffer);
// Affichage Rsrp/Rsrq/Sinr
AT_Rsrp(Buffer);
printf("Rsrp=%s dBm\r\nRsrq=%s dB\r\n", Buffer, Buffer + 8);
// Affichage Sinr
AT_Hcsq(Buffer);
printf("Sinr=%d dB\r\n", (int)((int )(Buffer + 12)0.2));
}
</code>

On ajoute les librairies correspondantes à la ligne de commande, on compile, on transfère, sur le router et on exécute :

On peut comparer ces valeurs avec ce que donne Huawei Monitor :

et on trouve pareil ! Enfin presque...

On peut remarquer que les informations du RSSI et du SINR ne sont plus clampées (comme dans les API ou l'interface Web). On a ici les vrais valeurs de la baseboard :)

Côté performance, notre programme n'a aucun impact sur le CPU. On peut faire des centaines de requêtes par secondes !

4- Et après ?

Quand j'aurai un peu de temps et de courage, j'écrirai un démon Huawei Monitor qui tournera sur le routeur pour enregistrer sa base de données sur une clef USB. Un partage Samba permettra de visualiser les données en même temps sur son PC :D

Si ce genre de post vous plait, n'oubliez pas de le promotionner pour que j'en fasse d'autres ! https://routeur4g.fr/discussions/resources/emoji/smile.png

Nicolas

Une machine @oga83 ! Bien joué :)

Mavrik

Quand le maitre parle les disciples écoutent !
ça parait si simple quand on maitrise comme toi
Merci pour tes explications.

Mavrik

Il va falloir qu'on discute, car du coup cela ouvre bcp de possibilités si on peut avoir d'autres infos que celles disponibles par les API, surtout si HM est "embedded"
