Mise en place d'un backup automatique 4g - failover

DragonX

Bonjour,

J'aimerai mettre en place un backup automatique de ma connexion fibre vers un routeur 4g en cas de fail over de la fibre.

J'ai pas mal cherché et je n'arrive pas à obtenir un résultat parfait à cause des changements d'IP.

J'ai vu sur ce post qu'il fallait fixer les IP et retirer le DHCP des deux sources mais quand je le fait plus rien ne fonctionne

Coupler une box SFR avec un routeur huawei b715s-23c ?

Je commence à avoir un réseau pas trop mal : :D

Branché sur ER605 TP-LINK ER605 V2 sur les port WAN

WAN => box fibre red by sfr

WAN1 => Router 4g TP-LINK TL-MR6400

Puis lan ER605 vers un switch

Et switch vers pc / router wifi

Le paramétrage :

Ps: le wan 2 est débranché vu que ça ne fonctionne pas bien

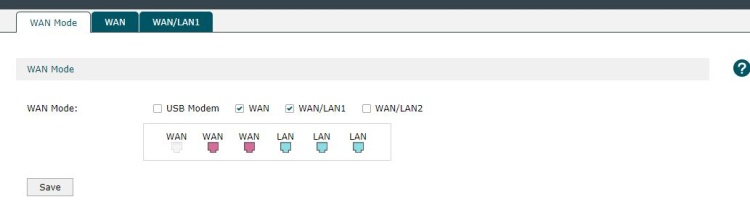

1) Multi wan

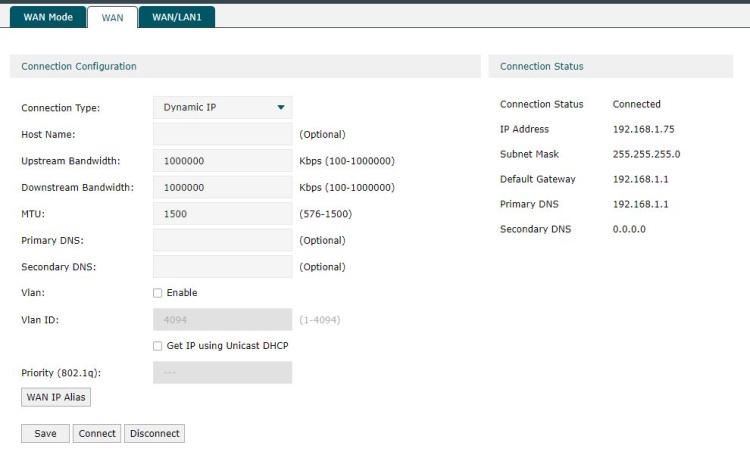

2) Quel est la configuration précise à mettre ici ?

Box Sfr fixé en 192.168.1.1

Pour le routeur je peux choisir l'ip

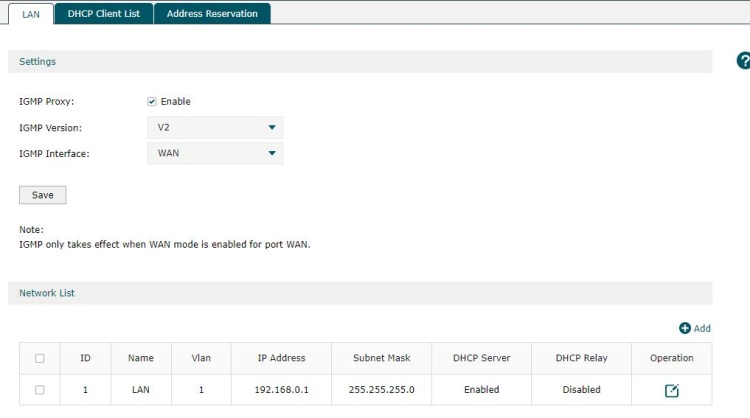

3) Le DHCP lan du ER605

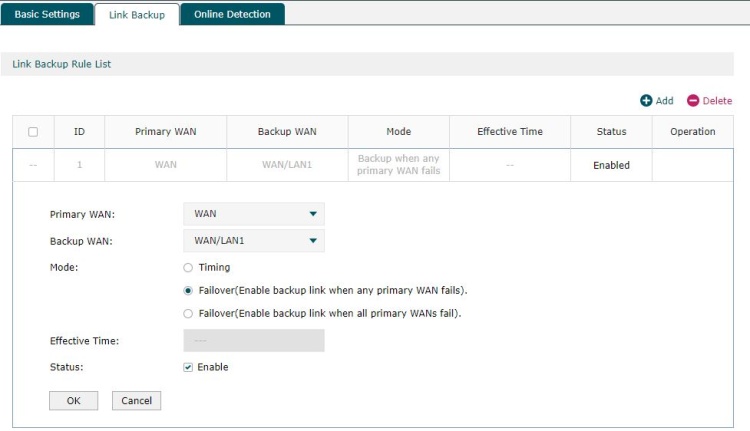

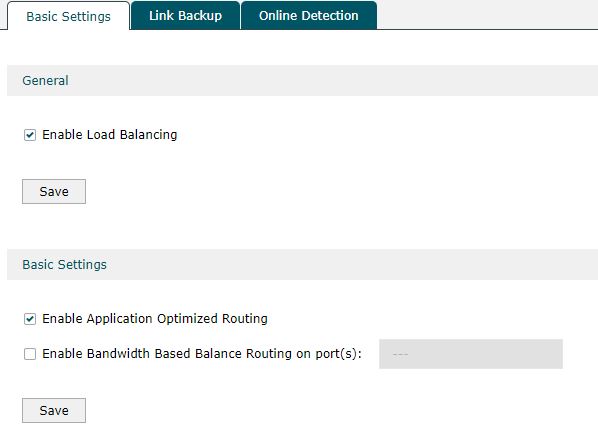

4) La conf de fail over

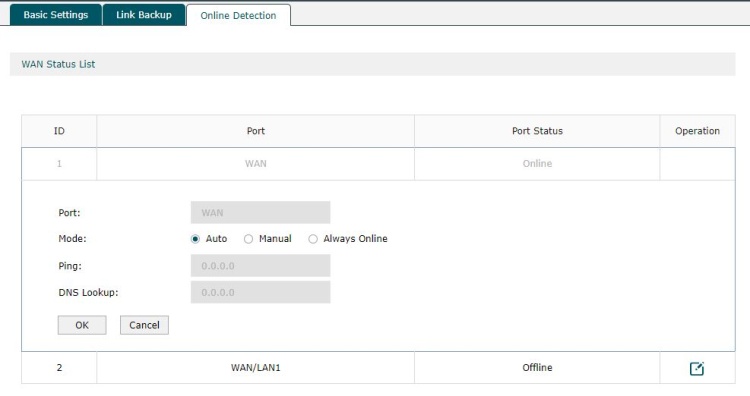

6) J'ai un doute la conf de celle ci

(wan/lan1 offline car non branché pour le moment)

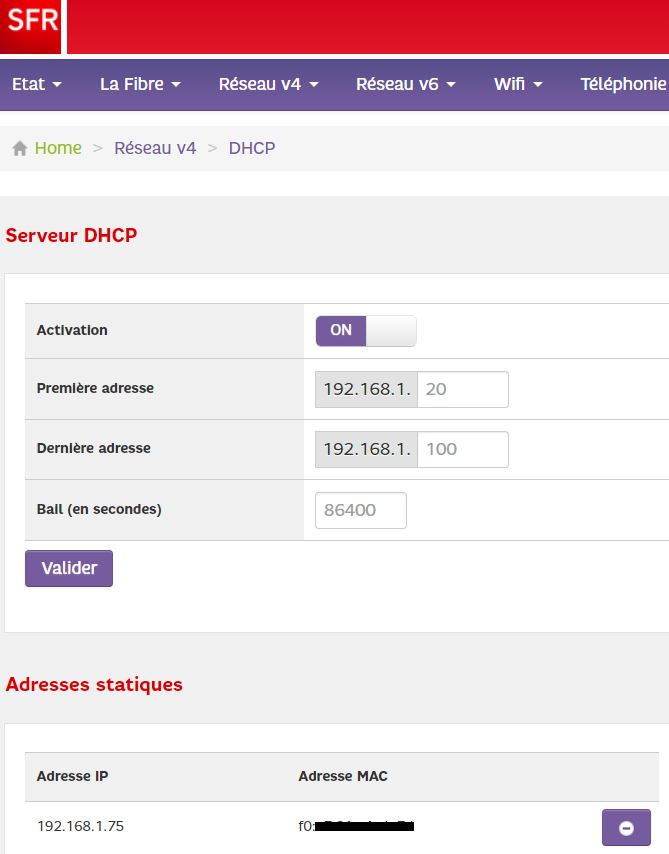

7) Box sfr

J'ai fixé en static l'ip du routeur wan

Merci pour votre aide, n'hésitez pas à cité le numéro d'image pour que ce soit plus parlant :)

J'ai contacté le support tp-link qui ne ma été d'aucune aide :s

Dutchman24

Bonjour,

Normalement il faut désactiver le DHCP et le WiFi sur la box SFR afin de faire fonctionner le routeur SFR le plus possible comme modem.

Le ER605 par défaut = 192.168.0.1

Par défaut la box sfr est en 192.168.1.1 > désactive le WiFi et le DHCP > brancher le sur le ER605 ethernet WAN (emplacement 1)

La box 4G mettez le en 192.168.2.1 et en mode "bridge" afin de l'utiliser comme modem et pas comme routeur en cas de failover et brancher le sur WAN/LAN 1 (= emplacement 2)

Image 1) WAN Mode = config ok

Image 2) WAN : Connexion type = Static IP , IP address = 192.168.1.200, Subnetmask = 255.255.255.0 , Default Gateway = 192.168.1.1 , Primary et Secondary DNS 8.8.8.8 et 8.8.4.4 p.e.

Click "Save"

Image 2) WAN/LAN1 : Connexion type = Static IP , IP address = 192.168.2.200 , Subnetmask = 255.255.255.0 , Default Gateway = 192.168.2.1 , Primary et Secondary DNS 8.8.8.8 et 8.8.4.4 p.e.

Click "Save"

Image 3 et 4) Config Ok

Image 5) Config Ok

Image 6) Click "operation" derriere ID 1 port WAN et select "Manual" et "Ping"= 8.8.8.8 et click "Ok" ensuite Click "operation" derriere ID 2 port WAN/LAN1 et select "Manual" et "Ping"= 8.8.8.8 et click "Ok"

LAN port 3 > Switch ethernet

LAN port 4 > Routeur pour point d'acces WiFi

Ton DHCP passe maintenant par le ER605 en Gateway 192.168.0.1 donc si jamais un adaptateur ethernet d'un PC ou laptop a été configurer en statique pour la box SFR tu dois le reconfigurer pour le ER605.

DragonX

Merci Dutchman24

Il me manque une info, est ce que je dois mettre une ip static sur la box sfr et box 4g pour le routeur WAN ? (comme en bas de l'image 7)

Dutchman24

Bonjour,

Non pas de configuration statique et le serveur DHCP doit être désactivé. Le box sfr n'a pas de bridge mode. Tu peux aussi essayer de mettre le box sfr en mode DMZ, mais le pare-feu sera également contourné.

Le TPlink MR6400 dispose le bridge mode donc le partie routeur sera déjà désactivé en bridge mode. Que le modem pour l'acces internet avec le pare-feu resteront active.

Le ER605 dispose également son propre pare-feu et tout le trafic sera filtré par ceci. Donc pas de risque en DMZ avec la box sfr si tout le trafic passe par le ER605.

Plus haut dans mon message de hier (Image2) pour le WAN et le WAN/LAN je te mis la config en static IP, tu peux d'abord essayer si le dynamic IP fonction pour toi, en dynamique tu n'a pas besoin d'attribuer les adresses ip manuellement.

DragonX

J'ai tout mis en static, désactivé les dhcp des 2 box et fixé une ip pour le ER605 (je pense pas que ça ai d'impact) et ça fonctionne plutôt bien, j'ai toujours une coupure internet de quelque seconde le temps de la bascule (à priori c'est normal) mais pas de coupure de réseau :).

Un grand merci pour ton aide, j'espère que cela pourra aider d'autre personne :)

Je n'ai pas de mode "bridge" de sélectionnable sur le routeur 4g, il est trop bas de gamme je pense.

idem pour le WAN / LAN1

DragonX

Après plusieurs semaines d'utilisation, ça fonctionne parfaitement, merci @Dutchman24

Dutchman24

Avec plaisir, bonne soirée

Laurent73

je tombe un peu par hasard sur ce thread. un peu tard parceque j'ai fais ça aussi au printemps.
j'habite en montagne, la fibre (aérienne) passe dans la foret et forcement, les arbres tombent de temps en temps. Comme j'avais un b715 avant que la fibre arrive, l'idée du fail-safe s'est imposée.
j'ai mis ça en place autour d'un petit pc qotom (5 ports en 2.5GBE) qui fait tourner pfsense.

j'ai un failsafe ultra efficace (à peine une demi secodne de lag sur un visio teams pendant le switch)
des alertes telegram quand ça change.
des stats à profusion sur un dashboard grafana
un firewall en beton qui gere des listes anti pub
une possibilité de configuration bien au delà de nos besoin en utilisation locale.
des sub LANs et des VLANs autant qu'on veut
backup de config etc.

le seul truc qui m'a saoulé c'est le domaine de base de la box sfr qui m'a forcé à changer les IP en dur dans quelques objects connectés que j'avais configuré à la cochon.

si ça interesse quelqu'un, faites moi signe.

Jo__37

Bonjour
Si j'ai bien compris votre souci pour le domaine de la box, il y a une solution ici.
https://la-communaute.sfr.fr/t5/installation-et-param%C3%A9trage/changer-le-dhcp/td-p/2288889

Mais je suis le plus débutant de vous tous.
Je me remets un peu sur le sujet car j'ai l'ADSL et un box 4G.
Ca marche, c'est le principal.
Sauf que je vais devoir passer à la fibre et les gaines sont écrasées et il reste juste une solution de secours pour mettre l'arrivée au sous-sol. La 4G est évidemment en haut.
Je peux récupérer un cable ethernet entre les étages.
Tant qu'à faire le matériel au sous-sol en Wifi sera connecté au réseau de la box, ce sera mieux.
Y a plus qu'à cogiter.

Laurent73

Jo__37 sur le sujet raccord fibre -> box, l'ONT etait dans le garage, loin de la maison (batiment distincts reliés par des foureaux de 100). j'ai fini par changer le petit bout de fibre (40cm) qui va de la boite finale (blanche avec des emplacements de prises de 4 couleurs) par une rallonge de 40m qui j'ai fais passer dans les gaines de 100 jusqu'à la maison, puis dans de la gaine elec de 20 jusqu'à la box, le routeur etc. c'est tellement mieux que d'avoir un cable ethernet à tirer entre les etages.

un tips pour ceux qui galerent à passer des cables dans des gaines longues : il existe un lubrifiant (non gras) specialement prévu pour ça qui facilite grandement ces opérations. c'est un bon investissement 😉

Jo__37

Merci pour le conseil, la difficulté pour moi est que c'est de l'ancien.
Quand la maison été construite, l'entreprise a mis des fourreaux pour le téléphone, l'électricité et signal heures creuses.
Il y a 40 ans, tout arrive au sous-sol. Parmi les voisins, ceux qui ont un sous-sol semblent avoir le même problème.
Pour passer du sous-sol au rez-de -chaussée il y a deux câbles Ethernet dont l'un sert pour le portier.
Les gars qui sont venus pour tenter de passer la fibre n'ont pas pu utiliser ces fourreaux pour remonter vers le rez-de-chaussée. Ni le fourreau extérieur qui semble écrasé, ni le fourreau intérieur entre sous-sol et rez de chaussée.
Le jour où la paire de cuivre sera coupée, ils pourront essayer de tirer très fort. Là ils n'ont pas voulu et c'est tant mieux.
L'idéal serait effectivement de pouvoir mettre les box dans le bureau comme actuellement. Si c'est trop cher, la solution du câble ethernet serait un secours. Mes connaissances en réseau sont limitées, j'essaie de m'y prendre à l'avance.
Merci.

Jo__37

Bonjour
Une question basique.
Sur le schéma de DragonX les deux box sont sur deux réseaux différents entre eux et différents du réseau du switch.
Comment faire pour paramétrer les box ?
J'ai mis des cables directs entre le PC et chaque box.
Erreur de conception ? Ou solution luxueuse ?
Merci.

Kwenjis

Bonjour,

Je dois installer le réseau de caméra de video surveillance ci-dessous dans une maison qui dispose de l’accès à la fibre internet et je voudrais mettre en place un backup automatique vers un routeur 4g en cas de fail over de la fibre.

Je débute dans la configuration réseau et je connais assez mal les débits nécessaires à ce type d’installation. L’objectif est de pouvoir consulter les caméras à distance via le téléphone portable y compris si la fibre est rompue (ce qui arrivera très certainement, elle a déjà rompue plusieurs fois)

Comme @Laurent73 ci-dessus, c’est une maison isolée au milieu des bois et la fibre est régulièrement rompue par des arbres qui tombent sur la ligne.

Il y a une antenne relais à environ 1,5km (Pylône autostable / 35m / Conseil Départemental) mais je capte assez mal la 4G avec les téléphones portables à l’intérieur car la maison est partiellement enterrée comme le terrain est en pente

Je capte encore plus mal la 4G depuis que j’ai fait isoler la maison par l’extérieur. Voici les caractéristiques du Pylone trouvé sur www.cartoradio.fr

https://2img.net/r/adphoto/10/89/64/68_1_1200.jpg

Voici le Schéma initial que j’envisageait sans le routeur 4G

https://2img.net/r/adphoto/10/89/64/68_2_1200.jpg

Comme la 4G passe mal au rez de chaussez, j’envisageait de positionner le routeur dans le grenier comme ceci :

https://2img.net/r/adphoto/10/89/64/68_3_1200.jpg

Pouvez vous m’indiquer si les branchements envisagés vous parraissent correct ?

Est-ce qu’un routeur du type HUAWEI B535-232a pourrait convenir ?

Sinon quel type de routeur me conseilleriez vous ?

Le positionnement au grenier du routeur me permettrait également d’envisager la pose d’une antenne extérieure.

J’ai également envisagé les branchements suivant qui m’éviteraient de tirer un deuxième cable réseau entre le rez de chaussée et le grenier mais je ne sais pas si cela pourrait fonctionner.

https://2img.net/r/adphoto/10/89/64/68_4_1200.jpg

https://2img.net/r/adphoto/10/89/64/68_5_1200.jpg

Qu’en pensez vous ?

Merci par avance pour votre aide

Laurent73

houlala... j'ai pas eu les notifs, désolé de repondre 6 mois apres. Mais on sait jamais, moi il m'a fallu un an pour finaliser mon design.

au centre de tout un routeur soft PfSense (gratuit et probablement le plus performant actuellement) sur un mini pc 5 ports 2.5GBE (250euros).
relire mon poste plus haut pour toute la description.

le screenshot montre les deux routeurs fibre et 4G qui tournent tout le temps et sur lequels pfsense bascule en fonction de l'etat de la ligne, avec prio sur la fibre bien sur. ensutie un point d'acces wifi et deux switchs 2.5GBE dont un avec une autre point d'acces wifi au bout de 60m de cable ethernet dans un autre batiment.

le grand avantage du routeur soft c'est que tout est configurable (mais pas obligé) pour assurer sécurité ET performance sur les sous-réseau.

Laurent
