Bonjour à tous,
Comme promis je diffuse le résultat de mes mesures sur la
propagation d’un signal Wi-Fi à travers différents types de cloisons dans une
maison.
Le modem4G HUAWEI B525s-23a communique en Wi-Fi 2.4 MHz avec
un PC portable Toshiba 32 bits sous Windows 7 pro. Le portable est équipé d’une
clef nano-USB Wi-Fi TP-LINK (sans antenne).
La mesure du signal RSSI est faite avec un mobile et
l’application « Wifi Analyser » de Keuwlsoft.
La mesure « Link Speed » par « Wifi
Analyser » étant incohérente, le PC
portable a été utilisé pour mesurer la force du signal (Panneau de
configuration/Réseau et Internet/Centre Réseau et partage/afficher vos réseaux
actifs/Connexions à
mesure de la vitesse en Mbits/s).
La réception du signal radio 4G est suivie par LTEWatch
ouvert sur le PC portable.
En utilisation normale, le PC portable est situé à 13,2
mètres du modem.
Deux campagnes de mesures ont été réalisées, la première au
rez-de-chaussée avec toutes les cloisons à traverser, la deuxième dans le
grenier sans cloisons à traverser.
Les points de mesure ont été placés de chaque côté des
cloisons à traverser au Rez-de-chaussée, la même disposition des points a été
conservée pour les mesures au grenier mais sans cloisons.

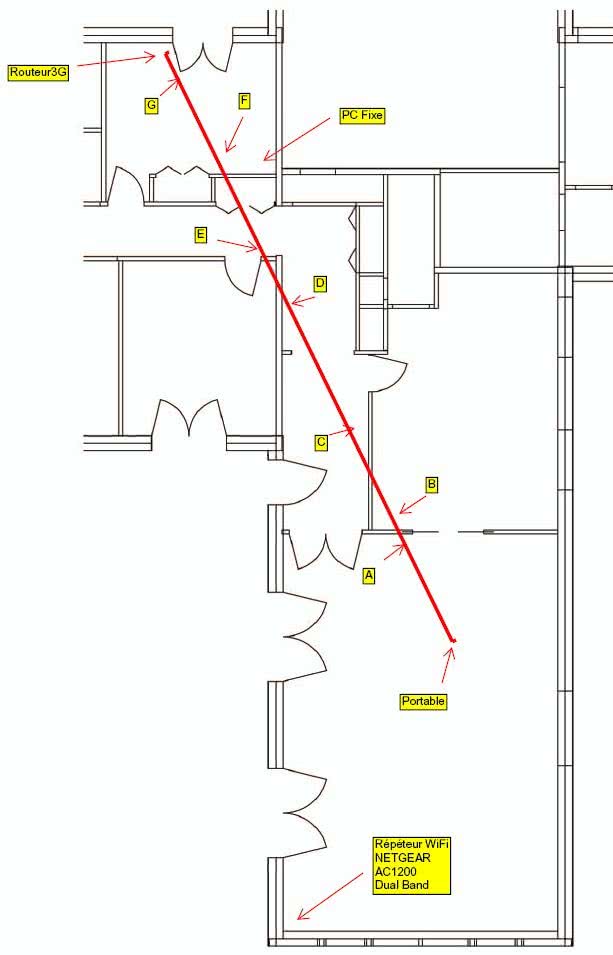

Le plan suivant montre la configuration des lieux avec les
cloisons à traverser :
-
de A à B : caisson métallique de porte coulissante
recouvert de panneaux BA13.
-
de B à C : cloison brique plâtrière enduit
plâtre et placards de cuisine (meubles hauts).
-
de D à E : mur parpaing de 15 cm et cloison
brique plâtrière, le tout enduit plâtre.
-
de E à F : cloison brique plâtrière enduit
plâtre et porte métallique de placard KZ.

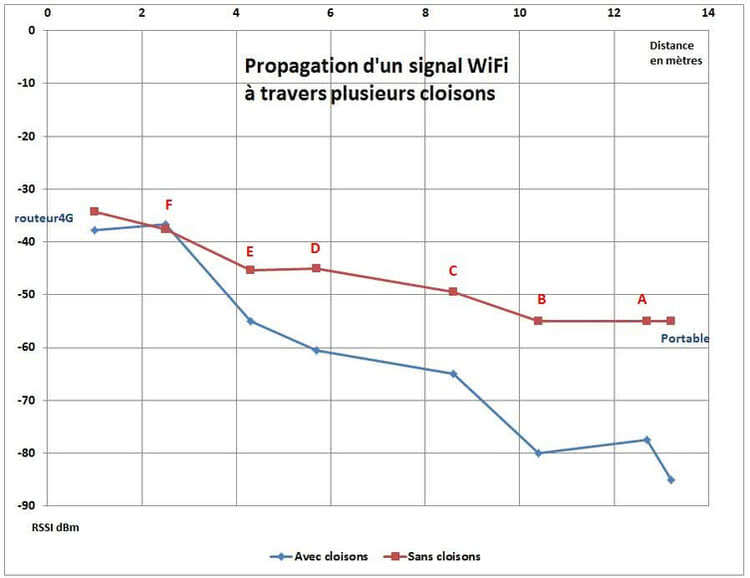

Le digramme suivant représente la valeur du signal RSSI pour
les 2 campagnes de mesures.
Dans le grenier la perte est de 55 - 34.3 = 20.7 dBm pour
13.2 mètres, soit 1.56 dBm par mètre.
Au rez-de-chaussée la perte est de 85 – 37.7 = 47.3 dBm.
Les cloisons introduisent donc une perte supplémentaire de
47.3 – 20.7 = 26.6 dBm.
La vitesse du signal (puissance ?) mesurée par Windows
tombe de 90 M bits/s (dans le grenier) à 15 M bits/s (au rez-de-chaussée), cet
affaiblissement du signal entraîne parfois l’impossibilité de se connecter au
réseau Wi-Fi du routeur.
Ce problème a été résolu en installant un Répéteur Wi-Fi dans
le séjour, celui-ci a été programmé en Hot-Spot et raccordé au routeur par un
câble cat 7 (débit théorique 10 G Bits/s) équipé de connecteurs RJ45 blindés cat
6.Maintenant le PC portable reçoit à 120 M bits/s.

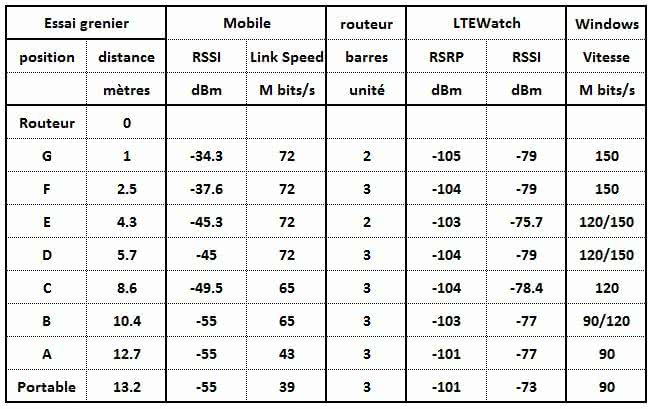

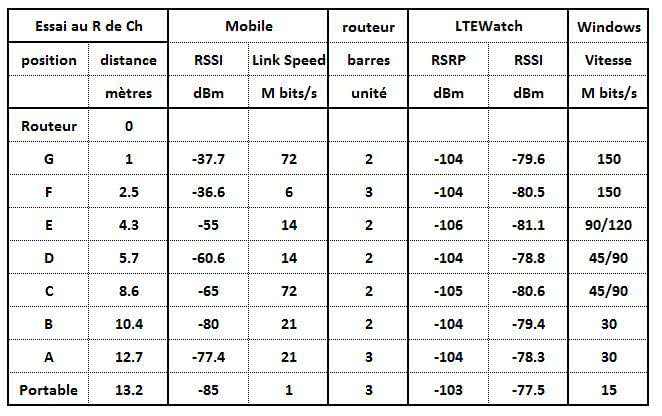

Ci-dessous les deux tableaux des mesures.
Nota : le routeur n'est pas 3G mais bien 4G (erreur sur le plan de situation).
Cette étude m'a permis de mettre en place la solution technique pour conserver tous les gains apportés par le routeur 4G, effectivement une mauvaise transmission du signal Wi-Fi vient ruiner tous les effets du routeur 4G.
Prochaine étape : l'antenne extérieure.
A plus.
