Un retour sur le choix du type d'antenne me concernant.

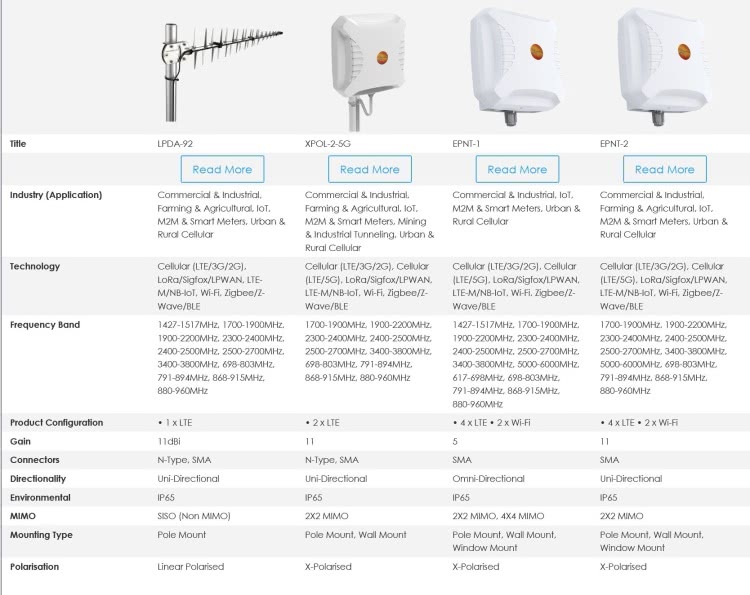

J'ai regardé de nombreuses références à la fois en râteau et panneau unidirectionnelle et omni.

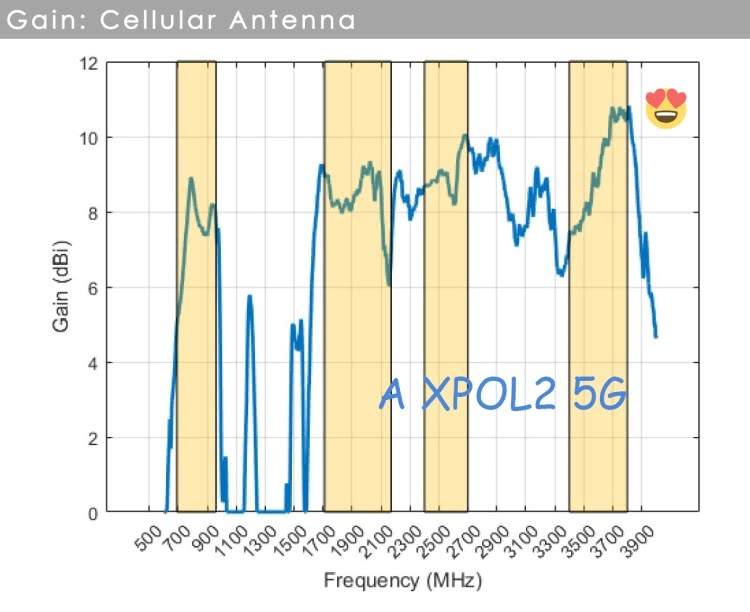

Pour aller chercher la 5 G en 3500 ou plutôt 3700 chez Free, j'ai comparé les graphiques donnés par les constructeurs au travers des datasheet. Les absents à ces informations ont été vite écartés par précaution ne pouvant me fier au simple discours commercial.
Comme les débits sont meilleurs dans les fréquences hautes, j'ai orienté l'étude des graphes sur la bande 3500-3800, puis 2600, 2100...
Constat :
Les antennes râteaux s"écroulent dans la plage 3500-3800 !
Je me suis décidé pour une panneau unidirectionnelle pensant qu'il était illusoire d'accrocher la 3500 d'un site éloigné avec une Omni. De plus, le gain est meilleur avec un type unidirectionnel.
Étant avec Free, j'ai regardé principalement la plage 3600-3700.
Un seul constructeur est resté en short list.
Il y a aussi les nouvelles offres intégrant un routeur qui sont séduisantes (EPNT-1ou EPNT-2).

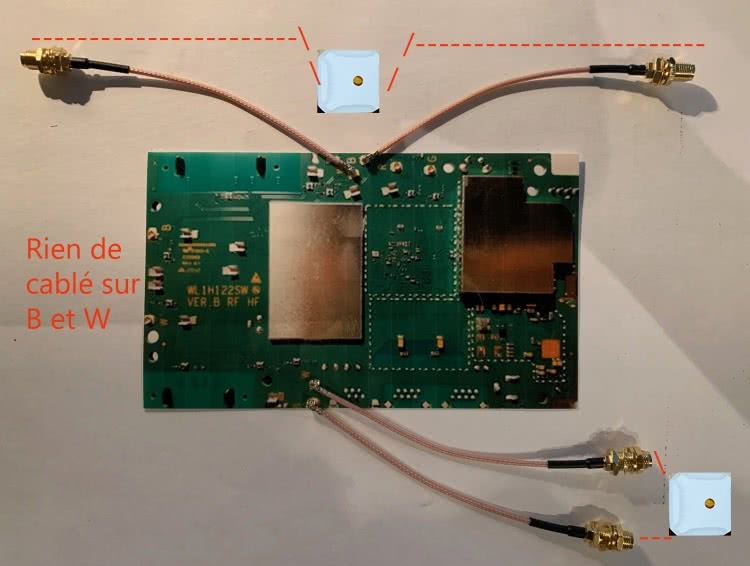

Elles n'ont pas retenue mon attention bien que déjà en possession d'un switch avec encore des sorties POE de libres (utilisé pour des caméras...). Bricoleur, il m'était facile d'y mettre la carte du H122-373 sans oublier le ventilateur et en supprimant les antennes patch. Ça loge ! J'ai également des prises RJ45 et des alimentations en 12 volts (Freeplug) pour réaliser les injecteurs POE sans passer par votre zone (faire recherche injecteurs POE pour les non initiés...).
Les moins :
- La ventilation( pas vu de sortie) ,
- l'impossibilité d'appuyer sur boutons (Reset en coupant le 12 volt seulement...).
- Enfermer la carte dans des conditions météorologiques variables bien que les spécifications de fonctionnement le permettraient (Huawei-H122-373).
L’entonnoir n'a donc laissé passer que le modèle A-XPOL-0002-V3.
Concernant l'installation, j'ai la contrainte d'avoir besoin de 10 mètres (tendu).

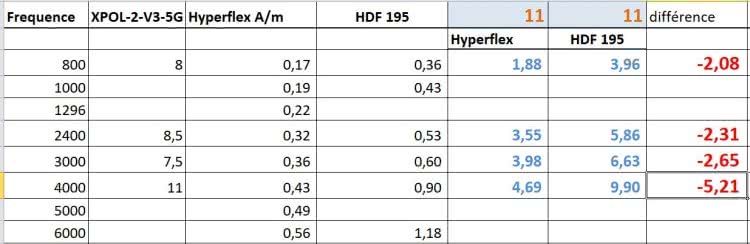

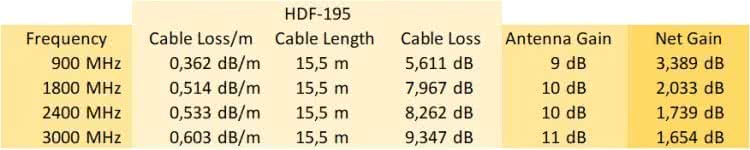

Le modèle avec cette longueur est équipé de câble HDF-195. Il y a beaucoup mieux monsieur Poynting !!!.

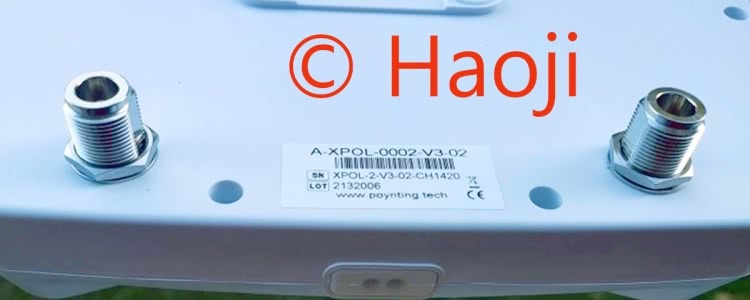

J'ai donc opté pour le modèle avec connecteurs N-Type et acquis du câble Hyperflex en 7mm plus souple et presque équivalant en qualité électrique que le cher LMR 400.
Disponible en pack de 50 mètres, plus rentable pour moi, j'en ai profité pour soulager l'installation car tendu en coupant les longueurs à 11-12 mètres. (4 longueurs)
La perte devenant minime.
Ce câble Hyperflex7 doit même optimiser le gain de la Xpol aux fréquences élevées.
Il me reste maintenant quelques jours d'attente pour recevoir cette première antenne puis en suivant, espéré juste avant Noël (en ré-aprovisionnement chez le fournisseur choisi) , une seconde pour faire du réel 4x4 MIMO avec le H122-373 modifié.
Et suivant ce câblage :
Je n'ai pas mis de © sur mes images, merci d'en citer la source au cas ou.
