ludovick a dit :
L'intérieur de cette antenne est exactement le même que la Xpol2-5G V3
@Baron_noir
C'est totalement faux, tu mélanges les références et induit les lecteurs en erreur !
La ePoynt EPNT-1 de la vidéo elle est comparable avec la
A-XPOL-0001-V2-41 omnidirectionnelle (4x4 MiMo)
alors que la ePoynt EPNT-2 est comparable avec la
A-XPOL-0002-V3 unidirectionnelle (dont tu montre l'intérieur ici)
Hou LA LA !!!
Rien que ça...
J'ai pratiqué fut un temps la lecture rapide. Ceci a ses avantages (grosse production comme parcourir les nombreux posts du forum surement très chronophage) mais aussi ses inconvénients car en effet on y retient que ce que l'on cherche... On ne s'attarde pas sur les détails qui conforte un discours.
Extrait du détail que j'ai écrit :
Une vidéo qui soulève le voile de la ePoynt... : ces trois points de suspension sont explicatifs de ce que j'ai vu. D'ailleurs @PiHe ne s'y ait pas fait prendre et l'a relevé surement plus facilement que moi car je maitrise parfois avec des difficultés le parlé de l'anglais surtout avec un accent...
Cette génération d'antenne utilise toutes des circuits en Mylar en commun.
Les images sont parlantes à partir de 3m42s ou il montre avec sa main l'intérieur d'une Epnt.
En faisant des arrêts sur image comme un retraite comme moi peu plus facilement prendre le temps et veut comprendre le branchement on y voit clairement les particularités supplémentaires des Enpt "X" pour la connexion d'une deuxième liaison antennes secondaires au routeur. Également, ces antennes gérant la gamme des fréquence du Wifi on trouve en plus sur le PCB du bas deux SMA (ou peut être deux RP-SMA qui est en général réservé au Wifi et donc certains confondent.)
Dans le début de ce topic j'ai posté les différence entre les quatre antennes panneau de Poynting, directive ou omnidirectionnelle.
Je regrette qu'un fabricant de cette renommée utilise en interne des coax en RF1.13 plutôt que des RG178 dont j'avais précédemment montré un extrait des datasheets pour ceux qui se rappelle de mes posts et que j'ai exclu dans mes MOD. Il n'en est pas le cas dans la(les) Xpol2-5G V3 que je possède en version 2 soit avec connecteur type N cf les photos ci-dessus.
Ceux qui voudront en savoir davantage, s'il ne les ont pas déjà vues compléteront leur information avec ces anciennes vidéos.
Pour compléter l'information précédente dans mon post du montage, je disais qu'il y avait deux résistances CMS. C'est peut être deux selfs (je n'ai pas pris de loupe) ce qui parait plus probable du peu que je connaisse en HF. Je n'ai jamais calculé une antenne mais je connais les dégâts des hautes fréquences induites en fonction du graphisme des circuits imprimés et d'y rajouter quelques picos Farads... Ainsi, je ne pense pas à des condensateurs pour ces CMS mais il y a ici surement des personnes qui pourraient m'apporter une explication pour satisfaire ma curiosité.
Ceci dit, j'essaie de faire partager mes tests modestement en matière de MOD du H122-373. Me remettant en cause facilement, j'ai été obligé de revoir mon d'installation d'antenne extérieure suite aux informations erronées du MOD promotionné (oga49) dont plusieurs personnes ont pu casser les dents par de fausses informations.
Vidéos sur les différences Enpt 1&2 du constructeur
- Teaser commercial :
https://youtu.be/P4sJdaSEPmQ- détail dans un live. C'est peut être un peu long pour les gens pressés, je conseille alors de profiter des dernières possibilités Youtube visualiser uniquement les chapitres qui vous intéresse mais au risque de rater des informations que vous ne soupçonniez pas.
https://youtu.be/_VOQOYhkXdULe parallèle Xpol 1/Enpt1 et Xpol 2/Enpt2 est expliqué tout comme je l'avais d'ailleurs précisé il y a bien longtemps au tout début de ce topic. ;)
https://routeur4g.fr/discussions/discussion/5133/antennes-pour-5g/p1</p>
Une autre d'un compatriote du fabricant (que j'ai simplement survolé) et qui l'habitude de poster derrière Poynting, détaillez les contenus sa chaine...
https://youtu.be/Ub0-coyIRcA

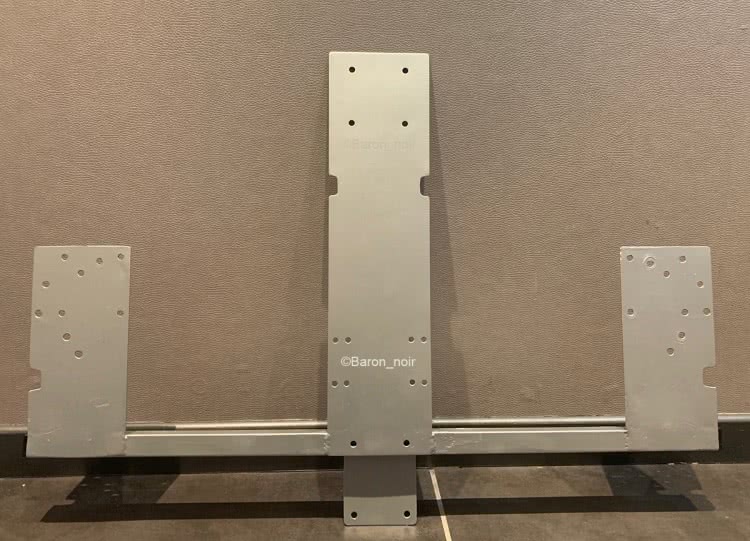

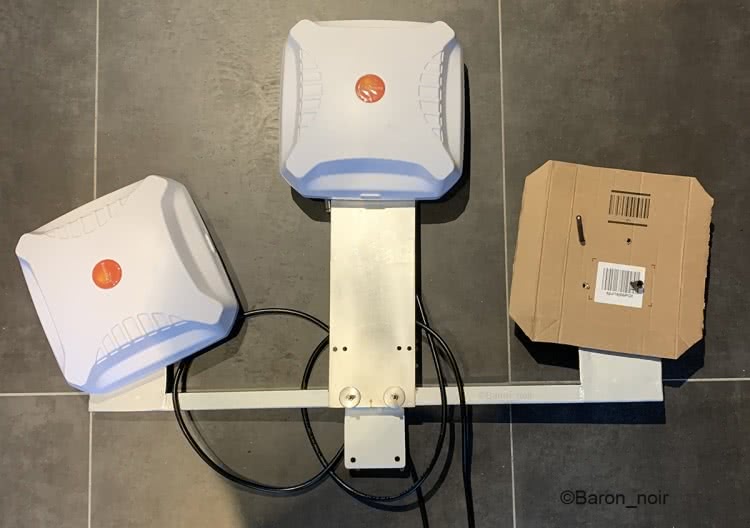

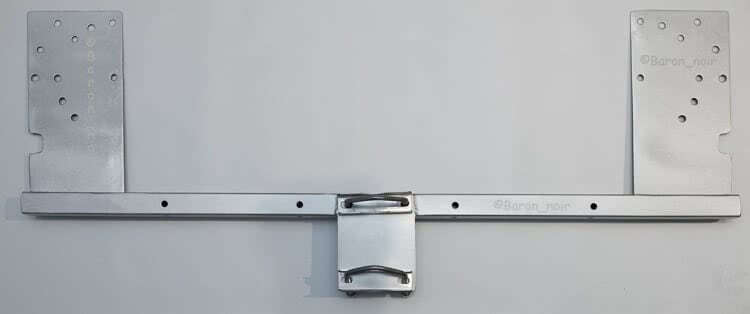

Évolution du support antenne pour s'adapter aux nouvelles circonstances...
Des détails complémentaires sont finalisés et seront en ligne, peut être bientôt...
