Huawei 5G Pro 2 modifié avec 4xSMA de og49

nicoss2008

ça veut rien dire ça... il faut aller sur place pour voir si ça marche

janiniola

Haojy a dit :

https://drive.google.com/file/d/1fjv1pxHb9g0aUrv8mAUh9CxylX_s2hr2/view?usp=sharing
J'ai posté sur mon Google drive la version que j'utilise 7.1. Il s'agit d'une version en Arabe. Je suis comme toi, je ne comprend pas cette langue mais je n'ai pas trouvé mieux pour le moment. J'ai aussi la version 5 en Anglais.

Ici je peux voir que la 5G est disponible:

Ici, je suis connecté en 5G 700MHz

Peux tu faire un Tuto pour accéder aux réglages et les valider stp ?

Haojy

Bonjour,

@janiniola Je peux faire un tuto avec ce que je sais mais il y a encore plein de chose que j'ignore avec cette appli. Il faudrait que je contact le développeur en Anglais sur twitter pour avoir des explications. Je me demande même si elle apporte une réelle différence par rapport à LTE Hmonitor.

oga83

Haojy a dit :

Je me demande même si elle apporte une réelle différence par rapport à LTE Hmonitor.

Je suis en train de travailler sur les fonctions 5G de LTE H-Monitor.

S'il quelqu'un a des idées de fonctions/données, dites le moi.

J'ai déjà prévu l'affichage des bandes/fréquences 5G et la configuration NSA/SA.

Baron_noir

bonjour à vous tous
Ayant en tête de passer au CPE pro 5G, cela ne me rebute pas de lui adjoindre les cordons pour antennes extérieures suivant les informations d’@og49
j’ai actuellement une LCM bien azimutee...
quel est l’interêt de mettre deux antennes (4cables) ?
je n’ai pas trouvé la littérature à ce sujet.
mon bureau est à l’opposé du pylône Free (800m) deux murs porteurs et les fenêtres sont récentes avec des oxydes métalliques bien
plus atténuateurs que les murs porteurs.
la solution d’antennes se justifie sûrement.

merci pour les explications ou liens traitants de ces aspects
j’ai poste d’autres questions plus en rapport avec le sujet dans le topic dédié CPE Pro et également mon historique récent sur mon routeur B715 au voyant rouge ...

Que penser de l’antenne modem à mettre sur mat avec un câble ethernet via le switch fournissant le courant ? C’est une solution alternative mais ayant eu un incident orage cela pourrait fragiliser ce type d’installation ?

merci

daigoro

Salut quelqu un a pu tester avec la sim free 5g? Je suis à 300 mètres d une antenne free 3.5ghz mais ça fait une grosse somme a investir.
Normalement en 5g 3.5ghz la saturation doit être limitée ?

oga83

J'ai essayé de brancher mon antenne externe Arronna sur mon H122-373 et les résultats ne sont pas très concluants. Je n'accroche plus la 5G. Uniquement la 4G.

Le H122 est équipé de 8 antennes internes. 4 identiques + 2 différentes + 2 directement sur le PCB.

Quelqu'un a t'il (ou sait-il) identifier la fonction de ces antennes ?

J'ai connecté mon antenne externe en remplacement de 2 des 4 antennes identiques.

Les 4 antennes identiques sur les côtés. Les 2 différentes au centre :

Les 2 antennes PCB :

ludovick

Les antennes sur le PCB semblent être les WiFi (4x4 MiMo ?), elles ressemblent à celles du B818.

Routeur 4G Huawei B818 désassemblage teardown

@oga83
As tu vérifié que les antennes internes soient bien sélectionnées dans le WEB UI ?
Quel pigtail as tu installé ?

Locutus1000

Bonjour

@oga83 merci encore pour ce retour sur le H122-37, car meme si la modification peut être effectuée elle n'est peut être pas utile vu ton retour.

Toujours très intéressant tes commentaires et ta contribution sur ce cite :).

oga83

@ludovick

Les mêmes pigtails que ceux de @og49, commandés sur Amazon.

Pour vérifier les antennes PCB, j'enlèverai les capots en plastique noir.

Aucune information sur les antennes connectées n'est disponible pour ce routeur (webui ou api).

J'ai essayé les 2 paires d'antennes (sur les 4 identiques) et le résultat est le même.

Configurations des tests :

- B715 (antennes internes) à la cave : 4G NOK

- B715 (antenne sur le toit) à la cave : 4G OK

- H122 (antennes internes) à l'étage en vue du pylône : 4G OK / 5G OK

- H122 (antennes internes) à la cave : 4G NOK / 5G NOK

- H122 (antenne sur le toit) à la cave : 4G OK / 5G NOK

Tous ces résultats sont ceux attendus, sauf le dernier.

Baron_noir

<a rel="nofollow" title="Link: null">oga83</a> a dit : voir message ci-dessus

Bonjour,

Ton questionnement rejoint le mien quelques posts ci-dessus...

L'antenne ARRONA est celle vendu par LowCostMobile.

J'ai donc la même. Tes photos confortent cela en comparaison des miennes.

En juin 2019, je l'avais décortiquée et poste les photos .

CF : https://routeur4g.fr/discussions/discussion/1452/ma-future-installation-dantenne-si-besoin
Il faudrait que @og49 qui a fait cette modification nous explique comment il a fait et quelles sont ses sources.

Avant de passer commande, j'aurais bien aimé avoir les réponses aux questions que tu poses.

Pourquoi avait-il mis quatre câbles et sur quels des huit plots ?

Quel est l’intérêt de deux antennes ?

og49

@Baron_noir
@oga83
Bonsoir tout le monde effectivement j'ai brancher 4 antenne comme sur les photos au début .
Une antenne est suffisante moi en rajoutant 1 supplémentaire j'ai gagné un tout petit peu en réception mais c'est assez insignifiant.
Je l'ai fait car j'ai deux antenne extérieure.
Sans les antenne extérieure j'ai à peu près une barre de réseau 700 0 barre en 1800 et bien sur 0 barre en 2600.
Avec antenne 700 5 barres 1800 3 barres 2600 1/2 barres
À l'heure actuelle je n'ai pas la 5G de Free car l'antenne n'est pas encore active.

Baron_noir

Merci @og49 pour les précisions.

Le suivi des installations de la 5G.

https://www.arcep.fr/cartes-et-donnees/nos-cartes/deploiement-5g/observatoire-du-deploiement-5g-janvier-2021.html

Baron_noir

Avec le site "mobile.free.fr/couverture/", je visualise prés chez moi, plusieurs zones en vert foncé.

(à l'image de ce qu'a fait @og49 en page 1)

Je n'arrive pas à déterminer le pylône qui émet pour cette zone 5G vert foncé.

La transparence est "opaque" ...

Je tourne en rond avec carto-radio ...

rncmobile n'étant pas à jour pour dire si c'est réellement actif.

Merci de m'éclairer...

Baron_noir

Je me réponds : j'ai trouvé.

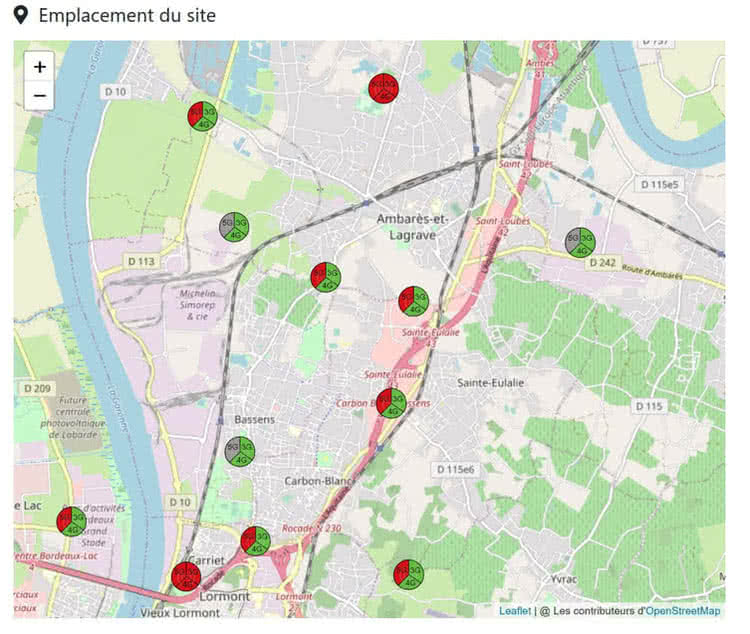

Enfin de compte avec rncmobile sur la carte les endroits avec le "tiers" en rouge est inactif et en gris actif pour la 5G.

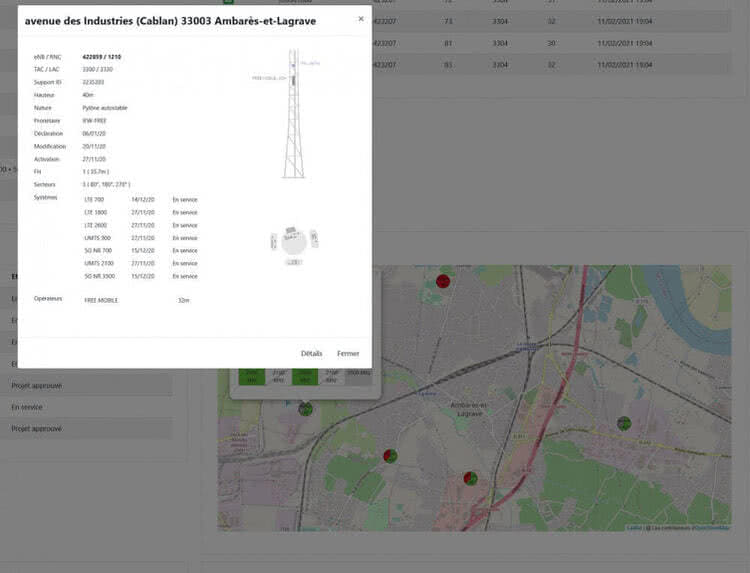

On peut aller sur le point détailler et faire information pour plus de détail.

Je me remercie ;)

En espérant que le gris soit bien en relation avec le vert foncé de la carte dans le post précédent.

En effet, il devrait y avoir plus de vert foncé autour de chez moi...

Mon Iphone n'est pas 5g pour aller vérifier sur place :'(

* c'est quoi le carré gris foncé pour la direction vers 344° en haut à gauche ?

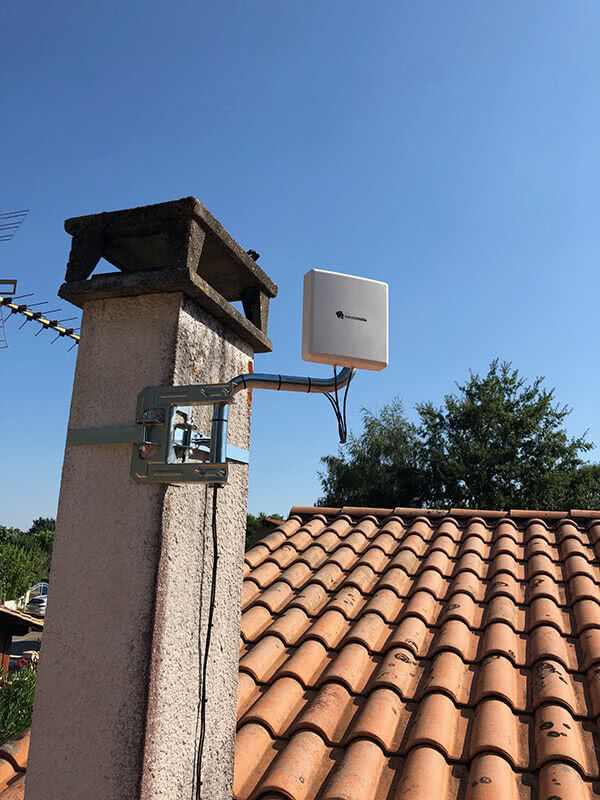

Je crois que je ne vais pas regretter mon choix il y a presque deux ans d'avoir installé mon antenne avec un mat en S pour contourner le conduit de cheminée.

Cela m'a servi il y a peu afin de basculer sur un nouveau pylône mis en service à l'automne.

Si j'ai besoin de la LCM pour la 5G, j'ai plusieurs choix mais un seul avec la 3500 pour l'instant. Celui ou je suis pour la 4G n'est pas encore actif pour la NR700&3500 ...

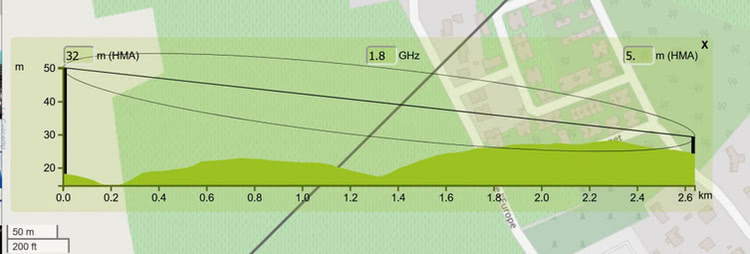

J'ai un doute avec cette configuration car je dois rajouter des arbres à moins de 100 m de chez moi (sur la droite) et 2640m

PiHe

Baron_noir a dit :

* c'est quoi le carré gris foncé pour la direction vers 344° en haut à gauche ?

C'est le FH

Baron_noir

Merci pour la réponse @PiHe :)
J’y pensais mais n’avais pas remarqué cela dans le document que tu as posté
Je ne regardais que les fréquences qui nous intéressent directement pour nos petites boites.

L’exemple que tu as montré doit faire plaisir à @ludovick car ce site en 5G est en FH et il n’est pas indiqué qu’il soit fibré ...Il ne nous a pas expliqué pour nous convaincre que le robot Persévérance ait déroulé une fibre optique de la Terre à son lieu atterrissage, surtout que les communications privilégiées étaient en FH et qu'avec les liaisons radio les débits n'étaient guère supérieurs dans ce cas particulier à ceux d'une télétype bien overclockée. :D Certains ici n'ont surement pas connu la délicatesse qu'il fallait pour appuyer sur leurs touches... ;)

Ce site choisi pour diffuser la 5G (3500) est sûrement lié à la proximité de quelques gros industriels :potentiels utilisateurs (pneus français...).

D'ailleurs, je constate que la périphérie de ma ville est couverte en 5G dans les zones les plus industrialisées. Le centre ville n'étant pas couvert car les "arbres morts" sont incompatibles avec la 5G à ce jour...

Le site : https://carte-fh.lafibre.info/ effectivement donne des détails que je n'avais jamais été chercher et que je comprends mieux maintenant, un peu de HS avec la 4-5G mais qui permet de comprendre...

TDF.

satinebad

og49 a dit :

Alors voilà je viens de recevoir mon Huawei 5G Pro 2 que j'ai modifié pour connecter les antennes.
Alors mon retour pour la 4G+ j'ai gagné environ 30 méga en réception et 2 méga en émission.Par contre ce que je ne pige pas c'est que je ne reçois pas du tout la 5G alors que je suis sur la bande B28 en 4G et que je la reçois à fond donc je me dis vu que la 5G est sur la même fréquence elle doit envoyer à la même distance ( je suis à 3,5 km de l'antenne avec une forêt entre les deux)

Je me demande si mon routeur a bien la bande de fréquence n28.

(Huawei 5G Pro 2)

J'ai fait des tests avec un iPhone auprès du pylône et j'ai bien la 5G.

Le problème c'est que dans LTE-H MONITOR on ne peut pas choisir la fréquence n28.

Si quelqu'un sait me dire si la fréquence 700 5G porte moins loin que la 4G??

Merci

Salut @og49
je ne sais pas si j'arrive trop tard... mais je crois que c'est à cause de l'antenne exterieure ?
perso j'ai testé le routeur avec ses antennes integrées et l'interface montre bien la 5G et la 4G.
mais dès que je fais la bidouille pour insatller les connecteurs SMA et brancher mon antenne exterieurs ==> la 5G disparait !
et quand je remet les antennes integrées au routeur, c'est magique la 5G revient ! perso j'ai un meilleur débit avec ce routeur dans mon domicile VS branché avec l'antenne exterieure !

A+

satinebad

@og49
moi je ne comprend plus rien :(

quand mon routeur 5G n'est pas modifié et que j'utilise les antennes intégrées l'interface m'indique 4G et 5G
quand mon routeur 5G est modifié avec les connecteurs SMA et mon antenne ext ==> je perd la 5G et il n'y a que la 4G qui apparait sur l'interface :s

peut être que mon antenne mimo n'est pas branché sur les 2 bon connecteurs SMA modifié ?

bref j'ai un débit merdique depuis que j'utilise ce routeur 5G avec l'antenne exterieure !

le routeur fait comme il veut, il se connecte sur la bande 2600; ou 700
je suis en train de craquer

A+

og49

@satinebad
Pour moi mon débit est très bon en 4G plus agrégation 700 1800 2600.
Je n'ai qu'une seule antenne dans le secteur mais elle n'est pas activé en 5G.

Je pense que ton routeur se connecte avec ton antenne extérieure sur une autre antenne.
Pour avoir la 5G de free en 700 il ne faut pas que ton modem se connecte sur cette fréquence.

Utilise cette application sur Android tu désactive la 700 et tu verras si tu as la 5G de Free.

Haojy a dit :

https://drive.google.com/file/d/1fjv1pxHb9g0aUrv8mAUh9CxylX_s2hr2/view?usp=sharing
J'ai posté sur mon Google drive la version que j'utilise 7.1. Il s'agit d'une version en Arabe. Je suis comme toi, je ne comprend pas cette langue mais je n'ai pas trouvé mieux pour le moment.
